マイクロビット ウーコン 拡張ボード (micro:bit Wukong Expansion Board Adapter)

ELECFREAKS品番:PPEL-EF08207

価格:
販売価格¥4,169

(税込価格)  送料は決済画面にて自動計算されます。

在庫:
残り2個

在庫以上の数量をご希望の場合、ご予約注文を承ります。

製品紹介

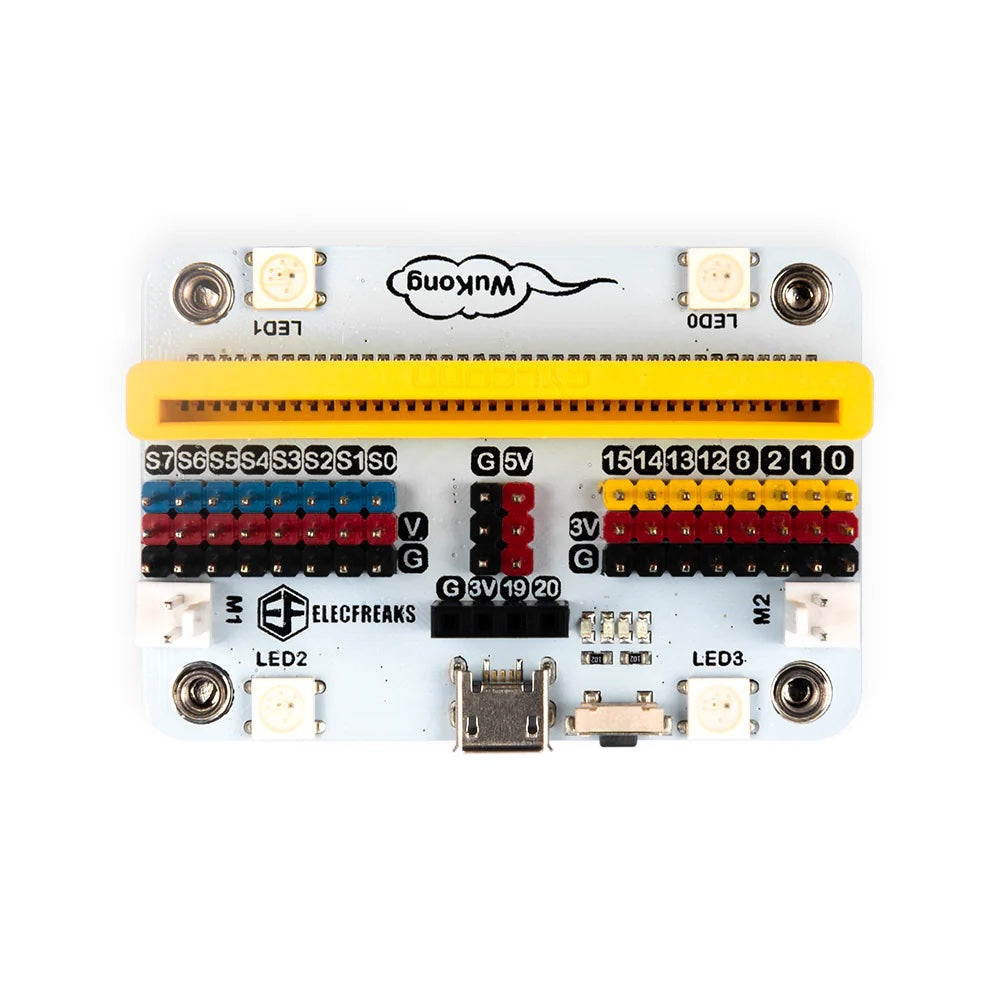

マイクロビット ウーコン 拡張ボードは、micro:bit用の多機能拡張ボードで、ビルディングブロックを取り付けることができます。



小さなボードの中にパッシブブザー、サーボインターフェース、モーターインターフェース、センサーインターフェース、I2Cインターフェース、LEDなどを搭載しています。

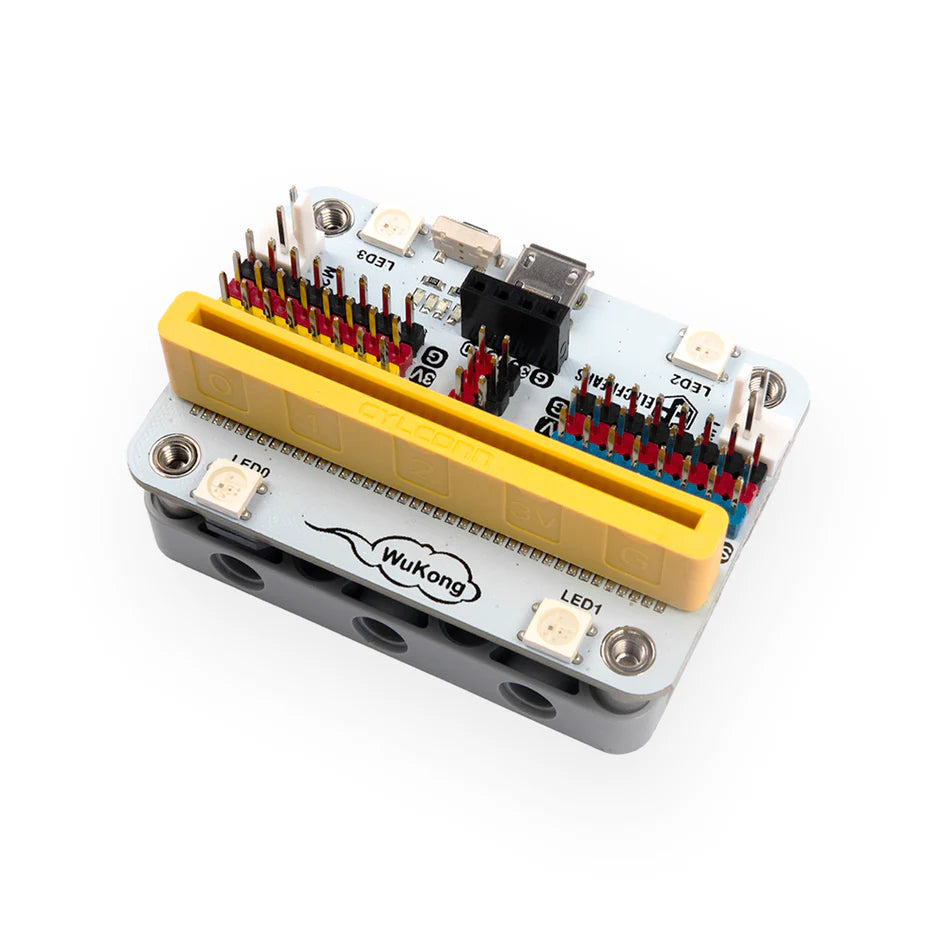

ビルディングブロックを取り付けられるデザインなので、通常のプログラミング以外に、ビルディングブロックでさまざまな構造物を制作し、サーボ・モーターを接続することで、より多様な動きと機能の実現が可能です。



豊富な拡張インターフェースで様々な機能を実現します。





拡張ボードの表に搭載された4つのRGB LEDと、裏面に搭載された8つのブルーLEDは、製作品をより華やかにライトアップします。



2種類の給電方法があり、マイクロUSBと外部バッテリー用コネクターが用意されています。




電源スイッチと電源インジケーターが内蔵されています。

 ※ micro:bit本体、モーター、サーボ、センサー、ビルディングブロック、USBケーブル、電源アダプタ、リチウムポリマーバッテリーなどは付属しておりません。別途ご購入ください。



特徴

  • 多機能でコンパクトなデザイン
  • 標準的なビルディングブロックに互換
  • モーターインターフェース
  • サーボインターフェース
  • スイッチ搭載のパッシブブザー
  • 拡張ボード表側にある4つのRGB LEDと裏側にある8つのブルーLED
  • 2種類の電源供給方法


仕様

項目 個数 詳細
型番 PPEL-EF08207
動作電圧 3.7~5V(外部バッテリー3.7V、マイクロUSB 5V)
電源スイッチ 1 1回押すとON、2回押すとOFF
外部バッテリー用コネクター 1 51005コネクター
デュアルモーターインターフェース 2 M1、M2
サーボインターフェス 8 S0、S1、S2、S3、S4、S5、S6、S7
GPIO 8 P0、P1、P2、P8、P12、P13、P14、P15(3Vおよび5Vモジュールに対応)
I2Cインターフェース 1 P19(CL)、P20(DA)、V、G
RGB LED 4 LED0、LED1、LED2、LED3
ブルーLED 8 拡張ボード裏面に配置
電源スイッチ 1 1回押すとON、2回押すとOFF
ブザー 1 パッシブブザー(スイッチあり)
ビルディングブロック取り付け用穴 4 M3
動作可能温度  - -20~60℃
充電可能温度  - 0~40℃
寸法  - 75×50×31mm
重量 59g(収納ケースを含める)
製品パッケージ プラスチック製収納ケースあり

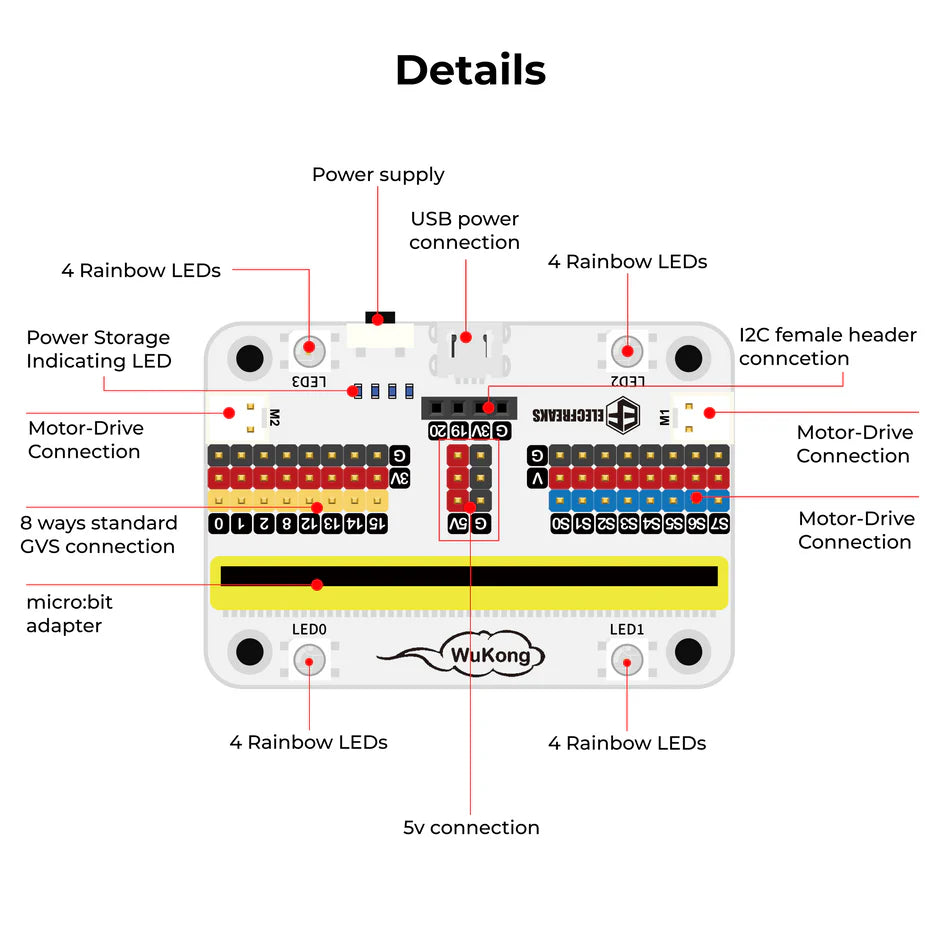

  • 電源、USB電源接続、外部バッテリー用 インジケーター



  • micro:bit(マイクロビット)接続インターフェース



  • モーターインターフェース



  • サーボインターフェース



・GPIOインターフェース(3V、5V)



  • I2Cインターフェース



  • RGB LED



  • ブザースイッチ



  • パッシブブザー



  • ブルーLED



  • バッテリー用コネクター( 51005コネクター



  • ビルディングブロック用固定穴



内容

マイクロビット ウーコン 拡張ボードアダプター (micro:bit Wukong Expansion Board Adapter)

(ビルディングブロック用のベースボードを含む)

リチウムポリマーバッテリーは含まれない)

1

 ※ micro:bit本体、モーター、サーボ、センサー、ビルディングブロック、USBケーブル、バッテリーなどは付属しておりません。別途ご購入ください。





関連ドキュメント

英語ドキュメント





micro:bitのご利用参考情報

互換・対応情報

                 項目 詳細
利用可能micro:bitのバージョン

micro:bit v1.5

micro:bit v2.0

micro:bit v2.2

MakeCode対応状況 ブロックプログラミング(ビジュアルプログラミング)対応


パッケージ・ライブラリ

MakeCodeでプロジェクトを作成し、「拡張機能」にて下記のURLを入力することで、パッケージをダウンロードしてください

  • Makecode用パッケージ: wukong




本製品を利用する際、他に合わせて必要な機材

必要な機材
数量

基本キット(推奨)もしくはmicro:bit単体

1
