製品紹介

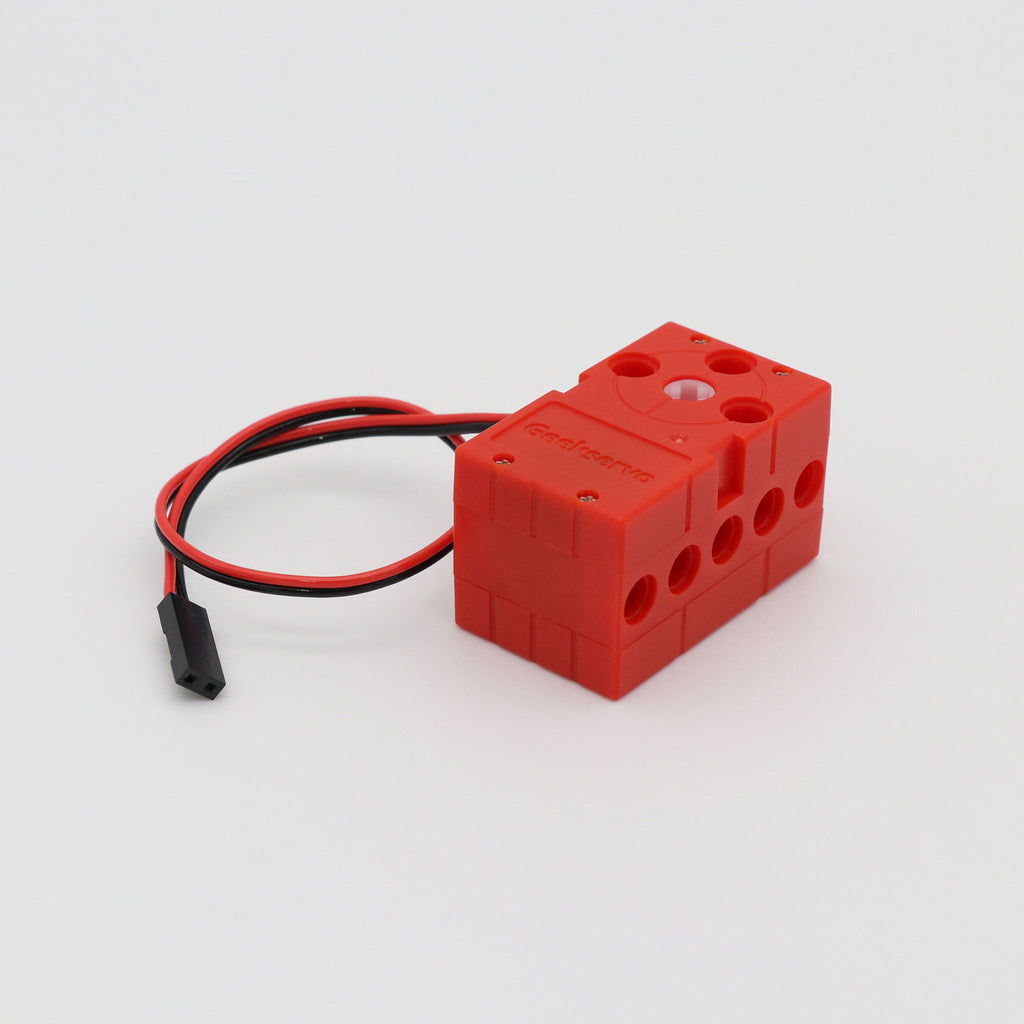

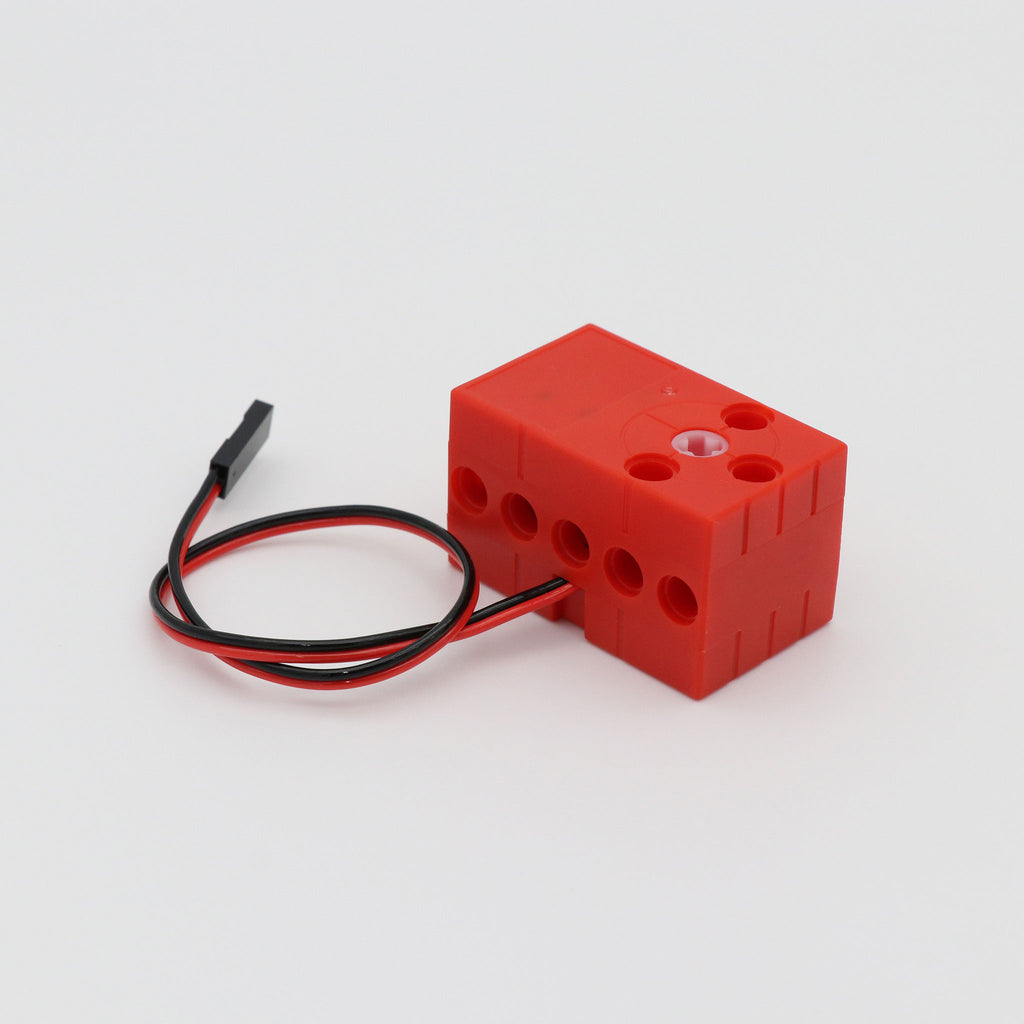

本製品は、主要ブロック製品のブロック系及びテクニック系のパーツと接続可能なモーターです。

出力軸には、テクニック系の十字軸（クロスアクスル）に対応した中空軸を採用しており、テクニック系の十字軸（クロスアクスル）を本体に差し込むことで接続します。

また、コネクターには、デュポン（Dupont）端子を採用しているため、汎用電源及びコントローラー（micro:bit、Arduinoなど一般的なマイクロコンピューター・シングルボードコンピューター）と容易に接続できます。

汎用電源、各種コントローラーやモータードライバーと組み合わせることで、テクニック系パーツを用いた車輪駆動のような連続回転機構を駆動できます。

micro:bit でプログラミングを学習しながら、構造や動作機構には慣れ親しんだブロックを活用できるため、教育用途から電子工作用途まで幅広く活用できます。



※本製品はモーターです。サーボ（サーボモーター）や連続回転サーボではございません。
※適切に通電するだけで動作します。スピード等の制御はモータードライバーの併用が必要です。
※サーボ、モーター、連続回転サーボの違いはこちらをご覧ください。





特徴

• 小型モーター。

• 主要ブロック製品と組み合わせた作品製作が可能
• テクニック系パーツに対応。
• 汎用性のあるデュポン(Dupont 2Pin)端子を採用。
• 拡張ボードやモータードライバーと組み合わせることで、micro:bit を活用した作品製作や機構制御が可能。







仕様

項目	詳細
1. 製品基本情報
品番	PPGB-CC04006
名称	テクニック系対応モーター（中空軸）（十字軸）（155rpm）（2.6kgf·cm）（デュポン）
種別	モーター
2.外形・機械仕様
本体サイズ	40 mm × 24 mm × 24 mm （ケーブルを含まない）
本体重量	18 ± 1 g
本体の色	赤
ギア材質	―
ベアリング	―
出力軸の種類	中空軸
出力軸の形状	十字軸（クロスアクスル）
バックラッシュ	―
許容ラジアル荷重	―
許容スラスト荷重	―
ケース素材	―
モーター種類	―
3.電気・動作仕様
測定温度範囲	―
測定湿度範囲	―
3.1.定格仕様
定格電圧	―
起動電流	―
無負荷電流	―
静止電流	―
停止電流	―
起動トルク	―
定格トルク	―
最大（停動）トルク	―
無負荷回転速度	―
3.2.動作仕様
動作電圧	3 - 5 V
起動電流	―
無負荷電流	72 mA
静止電流	―
停止電流	1.1 A
起動トルク	―
最大・停動トルク	2.6 ± 0.2 kgf·cm （約0.26 ± 0.02 N·m）
無負荷回転速度	155 ± 5 rpm （約0.06 ± 約0.01 sec/60°）（930 ± 30°/s）
4.ケーブル・コネクター仕様
コネクター	デュポン 2 Pin（Dupont 2 Pin）
ケーブル色・用途	黒：GND､ 赤：VCC
ケーブル長	210 mm
ケーブル線径	―
5.環境・耐久性能
保管温度範囲	―
動作温度範囲	―
防水性能	―
回転寿命	―
加熱保護機能	―
耐振動性	―
6.梱包情報
製品パッケージ	なし
パッケージサイズ	―





内容

内容品	数量
テクニック系対応モーター（中空軸）（十字軸）（155rpm）（2.6kgf·cm）（デュポン）	1





関連ドキュメント

日本語ドキュメント

• なし







micro:bitのご利用参考情報

互換・対応情報

項目	詳細
利用可能micro:bitのバージョン	micro:bit v1.5 micro:bit v2.0 micro:bit v2.2
MakeCode対応状況	ブロックプログラミング（ビジュアルプログラミング）対応

パッケージ・ライブラリ

MakeCodeで「拡張機能」を追加する必要がありません。



本製品を利用する際、他に合わせて必要な機材

必要な機材	数量	必須/任意
基本キット（推奨）もしくはmicro:bit単体	1	任意
micro:bit用各種拡張ボード（デュポン 2Pin対応）	1	任意
モータードライバー（デュポン 2Pin対応）	1	任意
