製品紹介

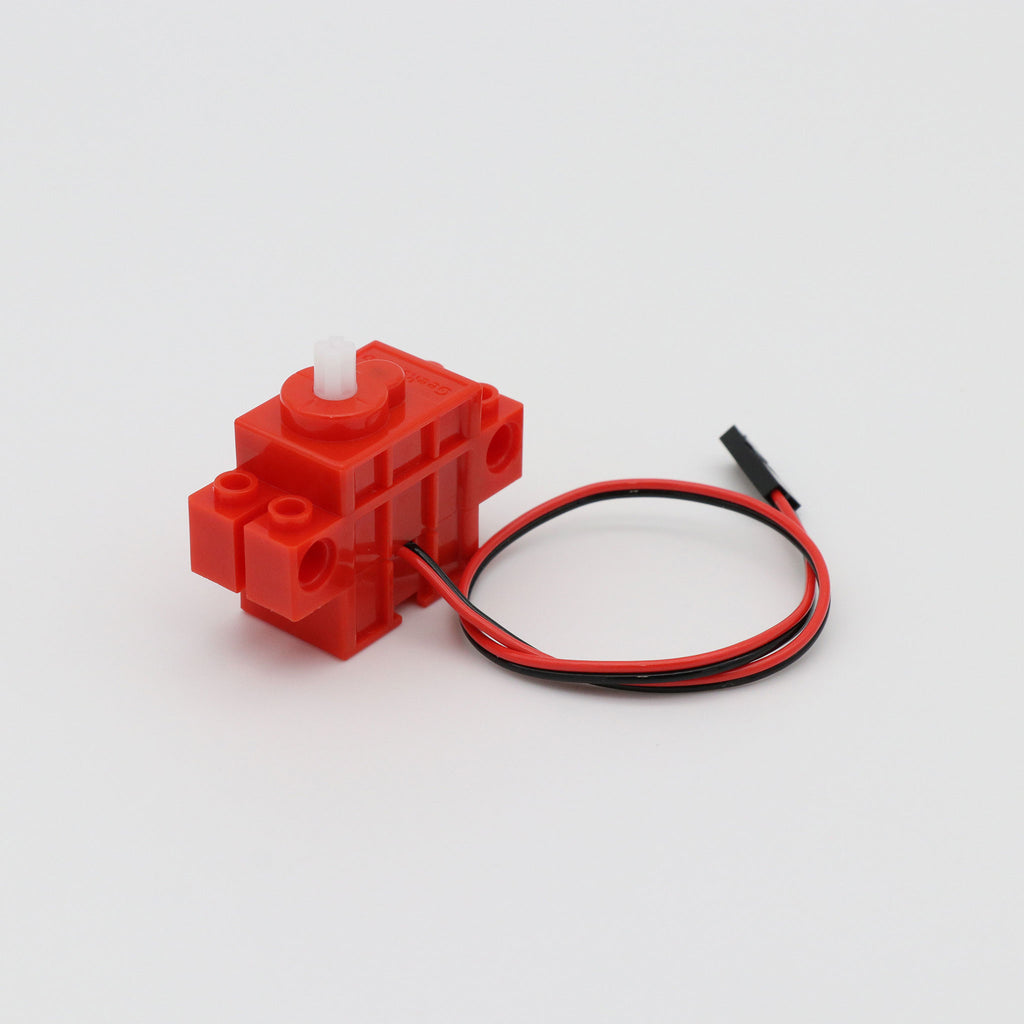

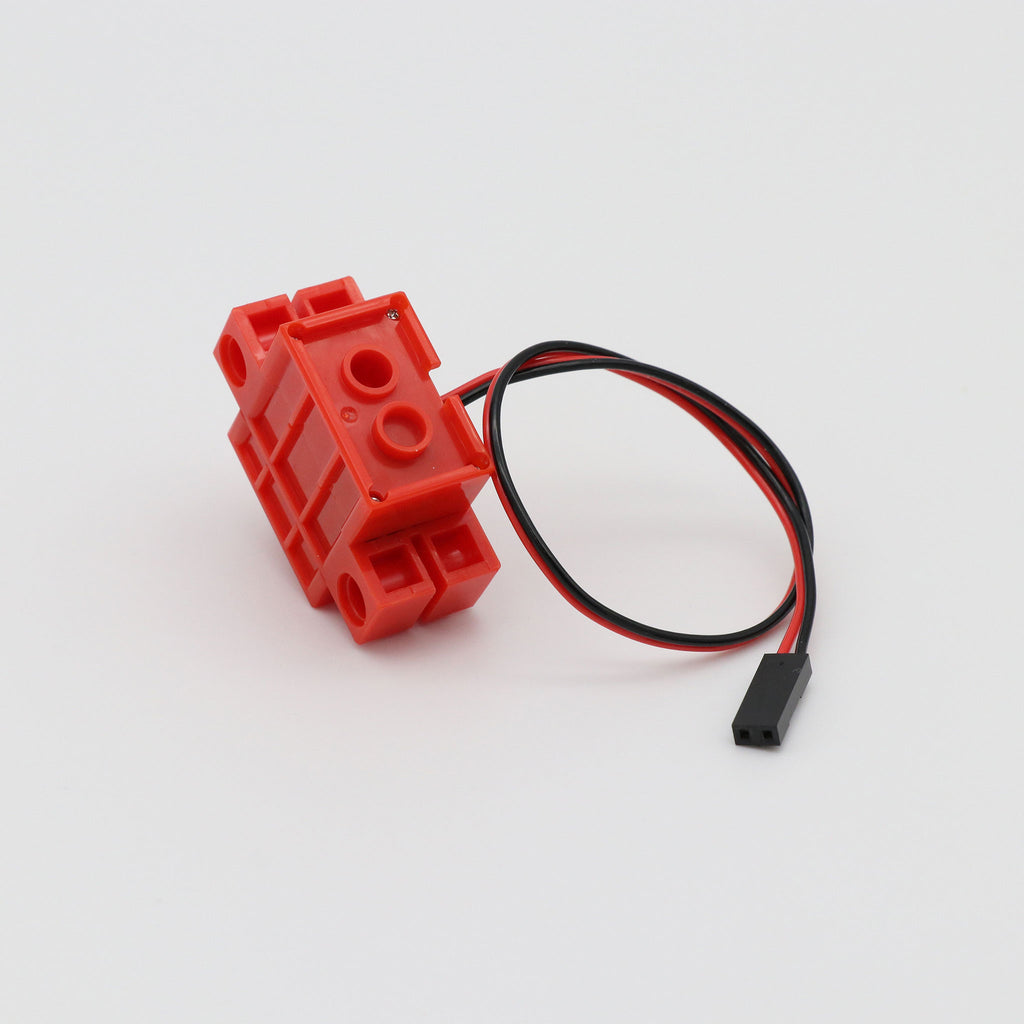

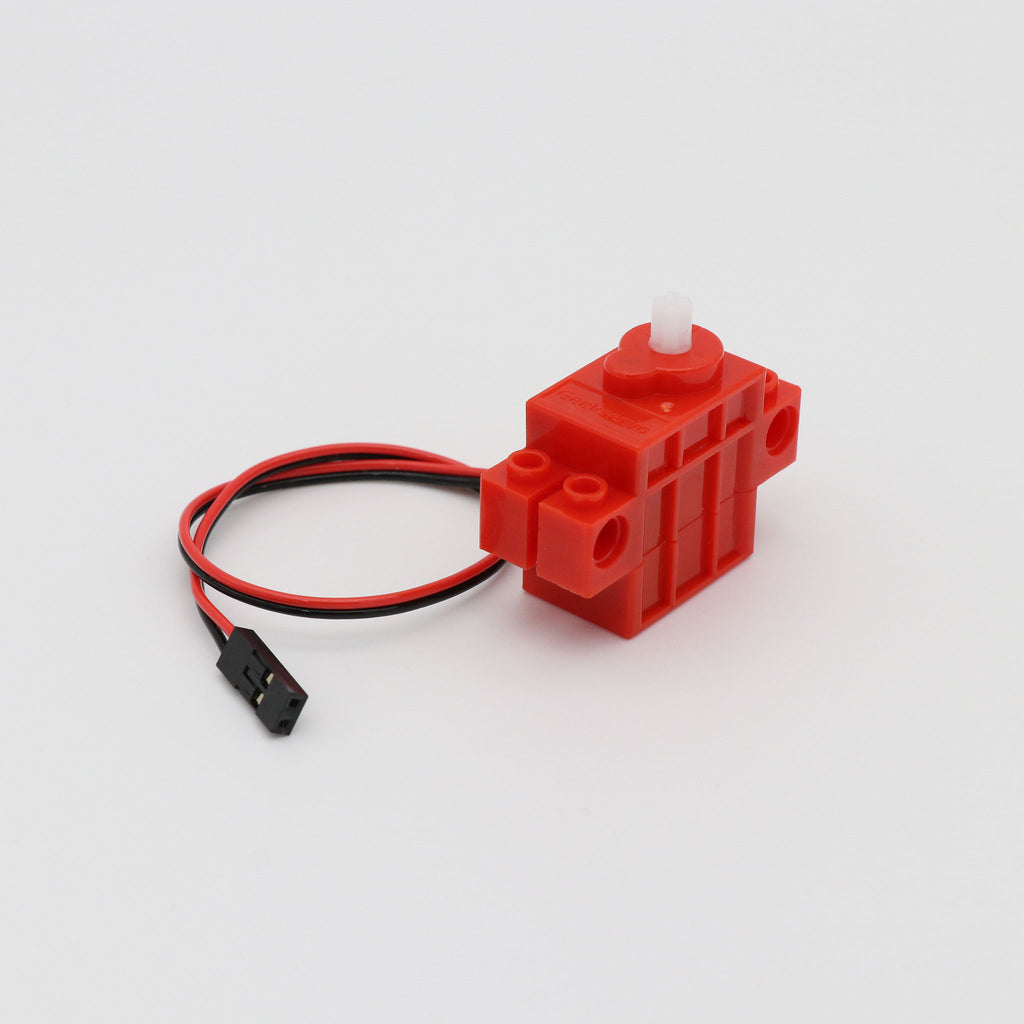

本製品は、主要ブロック製品のブロック系及びテクニック系のパーツと接続可能なモーターです。

出力軸にはテクニック系パーツ互換の十字軸（クロスアクスル）を採用しており、テクニック系パーツと直接接続可能です。さらに、ブロック系パーツへの取り付けにも対応しているため、テクニック構造とブロック構造を組み合わせた自由度の高い作品製作が可能です。

また、コネクターには、デュポン（Dupont）端子を採用しているため、汎用電源及びコントローラー（micro:bit、Arduinoなど一般的なマイクロコンピューター・シングルボードコンピューター）と容易に接続できます。

汎用電源、各種コントローラーやモータードライバーと組み合わせることで、テクニック系パーツを用いた車輪駆動のような連続回転機構を駆動できます。

micro:bit でプログラミングを学習しながら、構造や動作機構には慣れ親しんだブロックを活用できるため、教育用途から電子工作用途まで幅広く活用できます。



※本製品はモーターです。サーボ（サーボモーター）や連続回転サーボではございません。
※適切に通電するだけで動作します。スピード等の制御はモータードライバーの併用が必要です。
※サーボ、モーター、連続回転サーボの違いはこちらをご覧ください。





特徴

• 小型モーター。

• 主要ブロック製品と組み合わせた作品製作が可能
• ブロック系・テクニック系パーツに対応。
• 汎用性のあるデュポン(Dupont 2Pin)端子を採用。
• 拡張ボードやモータードライバーと組み合わせることで、micro:bit を活用した作品製作や機構制御が可能。







仕様

項目	詳細
1. 製品基本情報
品番	PPGB-CC04005
名称	ブロック系・テクニック系対応モーター（中実軸）（十字軸）（75rpm）（1.2kgf·cm）（デュポン）
種別	モーター
2.外形・機械仕様
本体サイズ	40 mm × 16 mm × 34 mm （出力軸を含め、ケーブルを含まない）
本体重量	11 ± 1 g
本体の色	赤
ギア材質	―
ベアリング	―
出力軸の種類	中実軸
出力軸の形状	十字軸（クロスアクスル）
バックラッシュ	―
許容ラジアル荷重	―
許容スラスト荷重	―
ケース素材	―
モーター種類	―
3.電気・動作仕様
測定温度範囲	―
測定湿度範囲	―
3.1.定格仕様
定格電圧	―
起動電流	―
無負荷電流	―
静止電流	―
停止電流	―
起動トルク	―
定格トルク	―
最大（停動）トルク	―
無負荷回転速度	―
3.2.動作仕様
動作電圧	4.2 V
起動電流	―
無負荷電流	129 mA
静止電流	―
停止電流	342 mA
起動トルク	―
最大・停動トルク	1.2 ± 0.2 kgf·cm （約0.12 ± 0.02 N·m）
無負荷回転速度	75 ± 5 rpm （約0.13 ± 約0.01 sec/60°）（450 ± 30°/s）
4.ケーブル・コネクター仕様
コネクター	デュポン 2 Pin（Dupont 2 Pin）
ケーブル色・用途	黒：GND､ 赤：VCC
ケーブル長	220 mm
ケーブル線径	―
5.環境・耐久性能
保管温度範囲	―
動作温度範囲	―
防水性能	―
回転寿命	―
加熱保護機能	―
耐振動性	―
6.梱包情報
製品パッケージ	なし
パッケージサイズ	―





内容

内容品	数量
ブロック系・テクニック系対応モーター（中実軸）（十字軸）（75rpm）（1.2kgf·cm）（デュポン）	1





関連ドキュメント

日本語ドキュメント

• なし







micro:bitのご利用参考情報

互換・対応情報

項目	詳細
利用可能micro:bitのバージョン	micro:bit v1.5 micro:bit v2.0 micro:bit v2.2
MakeCode対応状況	ブロックプログラミング（ビジュアルプログラミング）対応

パッケージ・ライブラリ

MakeCodeで「拡張機能」を追加する必要がありません。



本製品を利用する際、他に合わせて必要な機材

必要な機材	数量	必須/任意
基本キット（推奨）もしくはmicro:bit単体	1	任意
micro:bit用各種拡張ボード（デュポン 2Pin対応）	1	任意
モータードライバー（デュポン 2Pin対応）	1	任意
