製品紹介

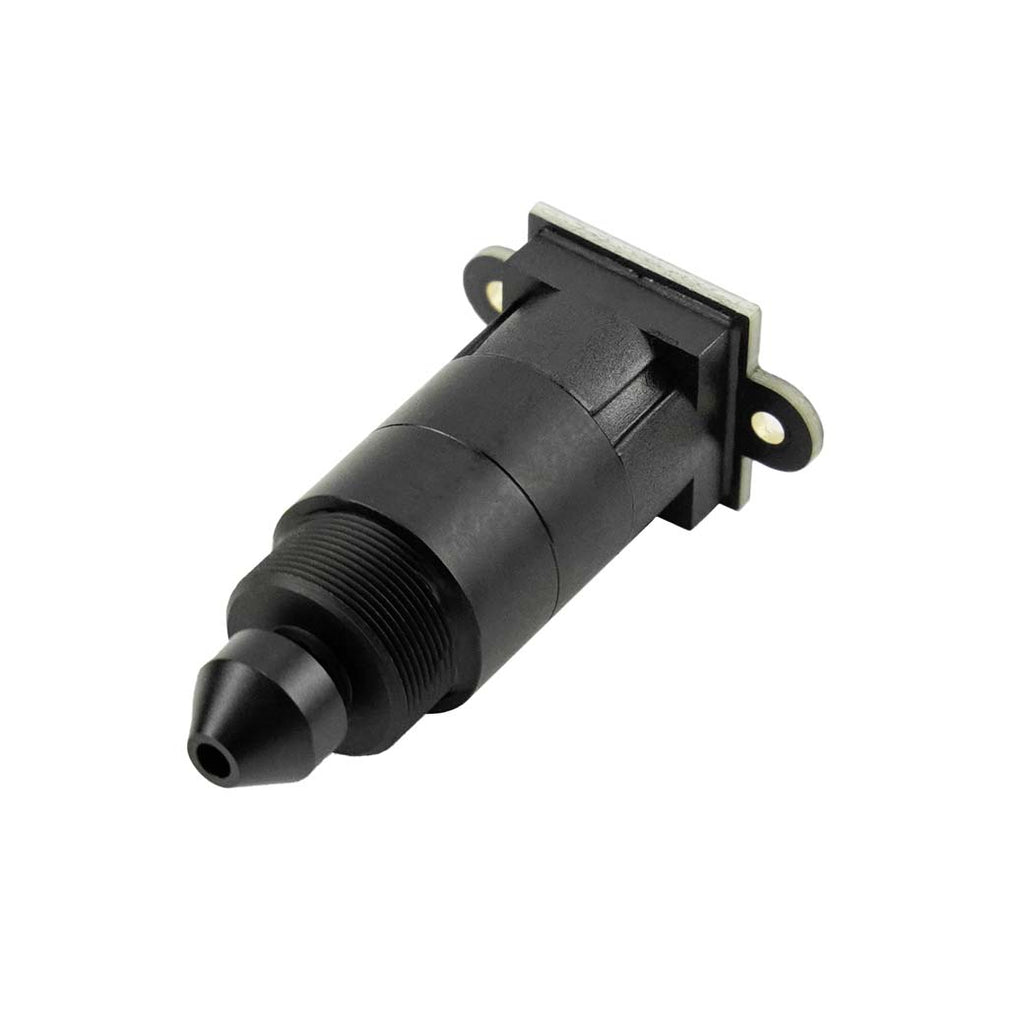

顕微鏡カメラモジュールは、HUSKYLENS 2（ハスキーレンズ 2 ）をデジタル顕微鏡として利用できるようにする専用カメラモジュールです。
約30倍の拡大に対応し、8.5mmの焦点距離を持つレンズと2メガピクセルのGC2093イメージセンサーを搭載しています。約3μmの線幅まで識別できるため、肉眼では確認しにくい微細な構造を拡大して観察できます。
HUSKYLENS 2に取り付けるだけで使用できるため、複雑な組み立てや調整を必要とせず、既存のHUSKYLENS 2に顕微鏡機能を追加できます。
また、HUSKYLENS 2のAI画像認識機能と組み合わせることで、単に対象物を拡大して見るだけでなく、物体認識、物体追跡、物体分類などのAI機能を利用した観察や識別にも活用できます。
細胞などの生物試料の観察、電子部品や材料表面の検査、AI・画像認識を利用した教育など、さまざまな用途に利用できます。
特徴
- 約30倍の高倍率
- 約30倍の拡大に対応
- 1mmの間隔を持つ対象物を、画面上で約30mmとして表示可能
- 肉眼では確認しにくい微細な構造を拡大して観察可能
- 約3μmの線幅を識別可能

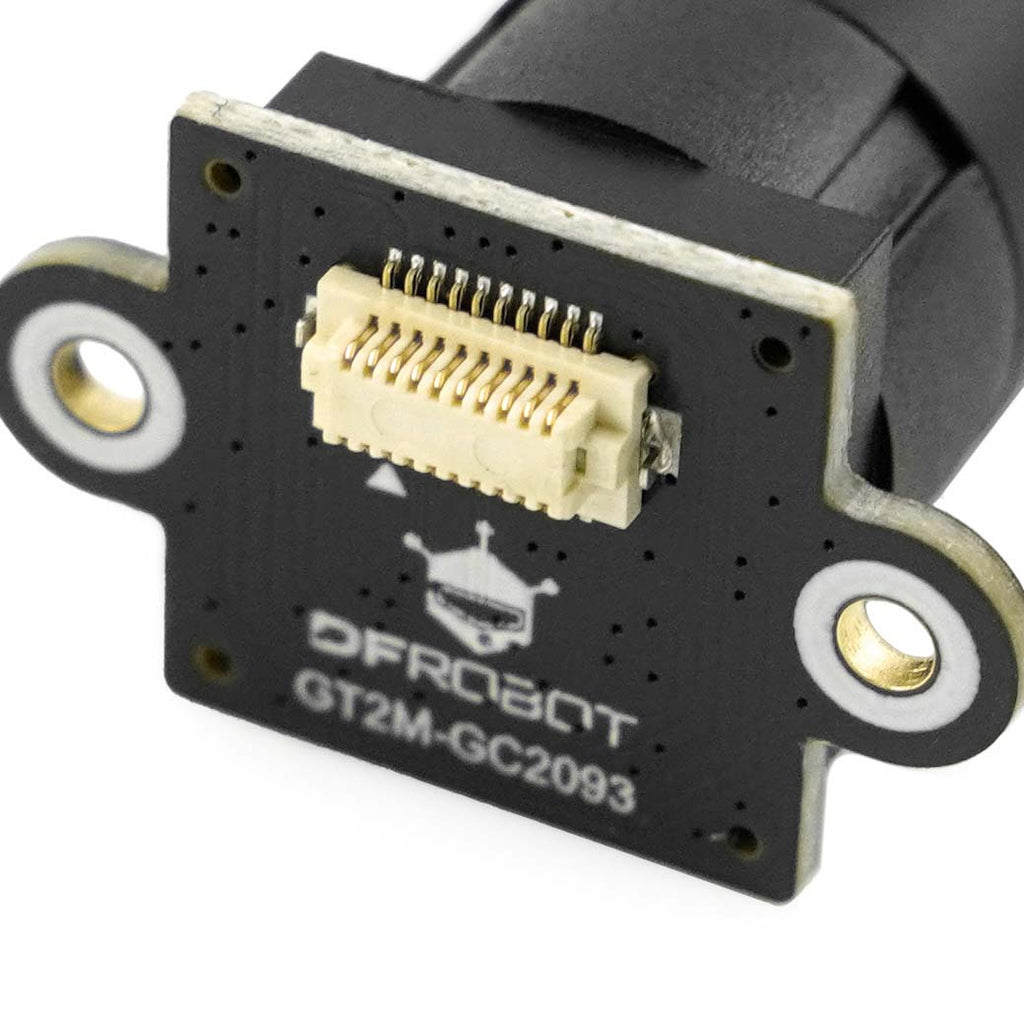

- 2メガピクセルのGC2093イメージセンサーを搭載
- システム空間分解能は約161 lp/mm
- 最小約3μmの線幅を識別可能
- 生物試料、電子部品、材料表面などの微細な構造の観察に適している
- HUSKYLENS 2のAI機能に対応
- HUSKYLENS 2のAI画像認識機能と組み合わせて使用可能
- 顕微鏡映像に対して、物体認識、物体追跡、物体分類などのAI機能を利用可能
- 顕微鏡観察とAI画像認識を組み合わせた、より高度な観察・識別に活用できる
- HUSKYLENS 2専用設計
- HUSKYLENS 2（PPDF-SEN0638）専用のカメラモジュール
- HUSKYLENS 2に取り付けるだけで使用可能
- 複雑な組み立てや外部機器による調整を必要とせず、HUSKYLENS 2に顕微鏡機能を追加できる
- 幅広い用途に対応
- 生物・細胞などの観察
- 電子部品の観察・検査
- 材料表面の観察
- AI・画像認識を利用した技術教育
- 顕微鏡とAIを組み合わせた学習・研究

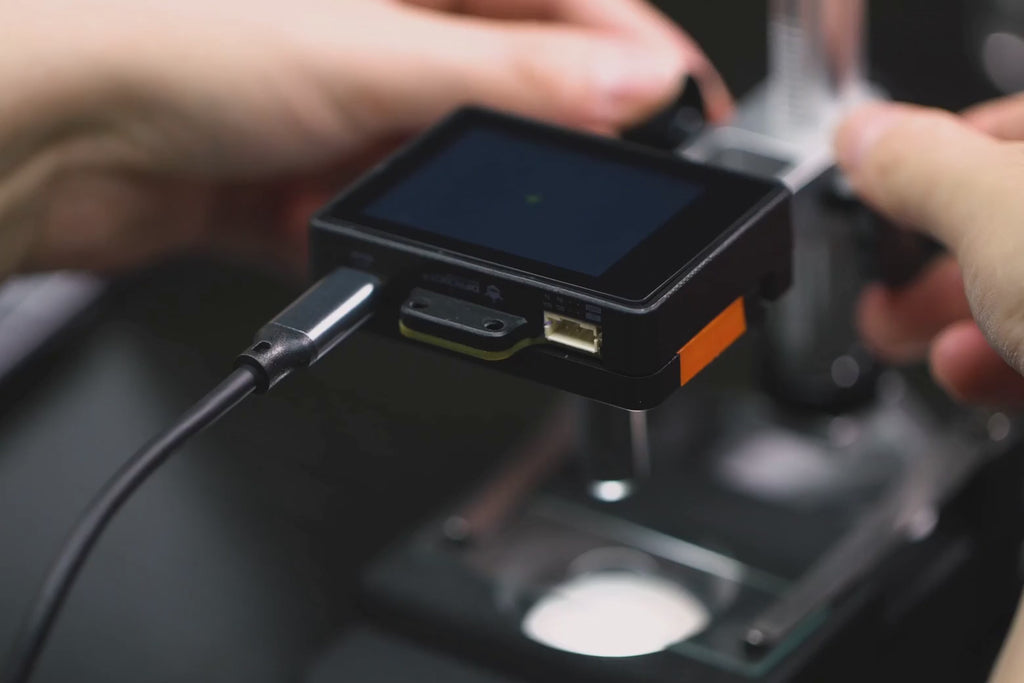

図：ハスキーレンズ2 ＋ 顕微鏡 カメラ モジュールで電子部品を観察
図：ハスキーレンズ2 ＋ 顕微鏡 カメラ モジュールで印刷物を観察
図：ハスキーレンズ2 ＋ 顕微鏡 カメラ モジュールで細胞を観察
仕様
| 項目 | 詳細 |
| 品番 |
PPDF-SEN0683 |
| 名称 | 顕微鏡 カメラ モジュール（ハスキーレンズ 2用） |
| 対応製品 | ハスキーレンズ 2（PPDF-SEN0638） |
| イメージセンサー | GC2093、2MP |
| 焦点距離 | 8.5mm |
| 視野角（FOV） |
6° |
| 撮影距離 |
6mm |
| 倍率 |
約30倍 |
| システム空間分解能 |
約161 lp/mm |
| 最小分解線幅 | 約3μm |
| 梱包情報 | |
| 製品パッケージ | 紙製パッケージ |

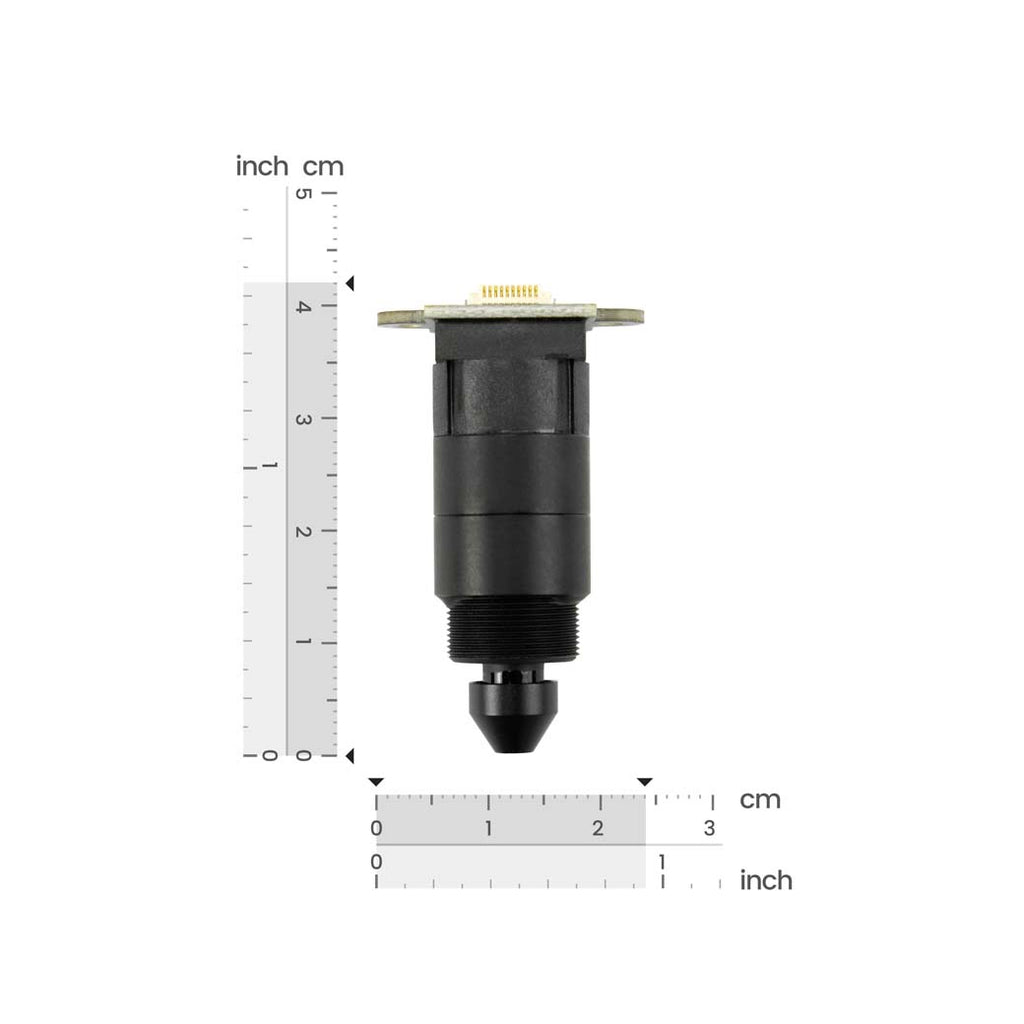

| パッケージサイズ | 80 × 68 × 25mm |
| パッケージ重量 | 18g |
内容

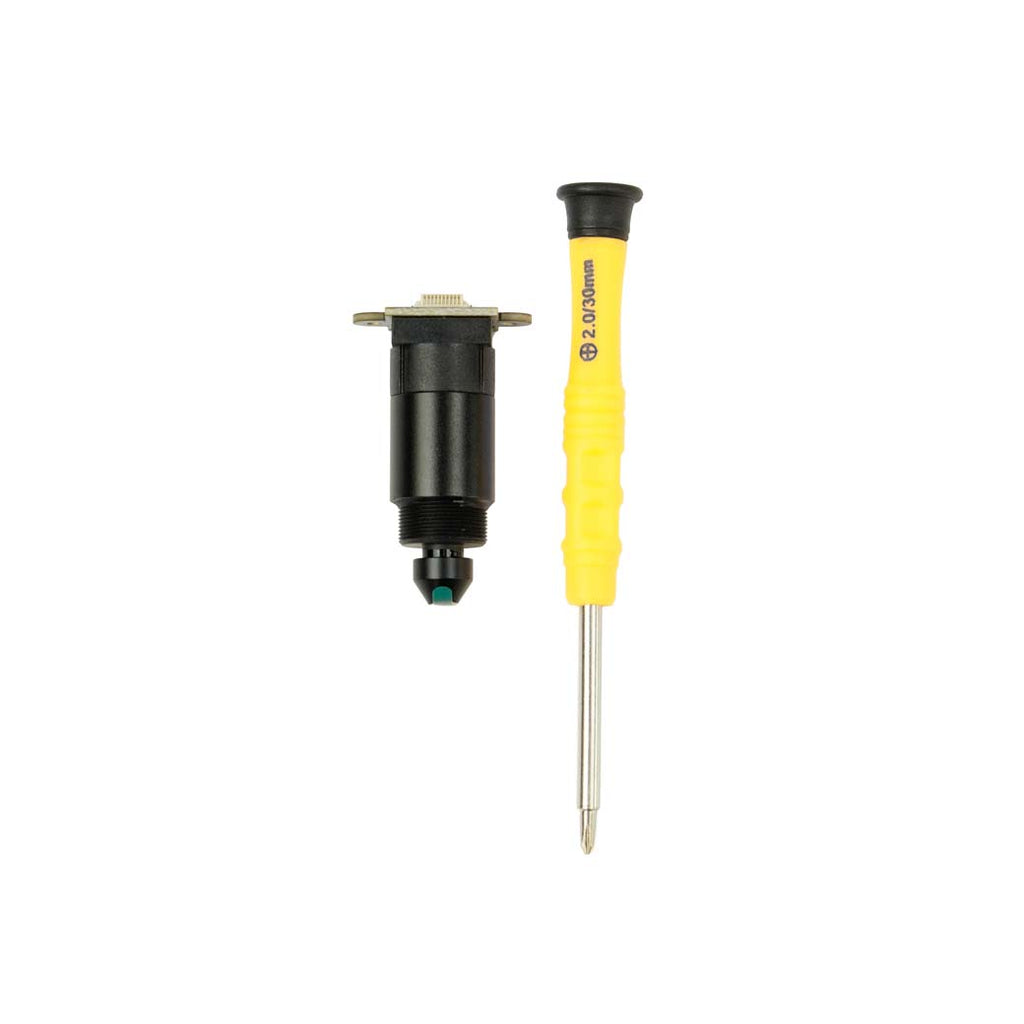

| 内容品 | 数量 |
| 顕微鏡 カメラ モジュール（ハスキーレンズ 2用 ） | 1 |
| 小型プラスドライバー | 1 |
関連ドキュメント
日本語ドキュメント
- なし
英語ドキュメント
micro:bitのご利用参考情報
互換・対応情報
| 項目 | 詳細 |
| 利用可能micro:bitのバージョン |
micro:bit v1.5 micro:bit v2.0 micro:bit v2.2 ※ 本製品はハスキーレンズ 2の交換部品であるため、ハスキーレンズ 2の仕様に依存します。 |
| MakeCode対応状況 |
ブロックプログラミング（ビジュアルプログラミング）対応 ※ 本製品はハスキーレンズ 2の交換部品であるため、ハスキーレンズ 2の仕様に依存します。 |
パッケージ・ライブラリ
※ 本製品はハスキーレンズ 2の交換部品であるため、ハスキーレンズ 2の仕様に依存します。
本製品を利用する際、他に合わせて必要な機材
| 必要な機材 | 数量 | 必須/任意 |
| 基本キット（推奨）もしくはmicro:bit単体 | 1 | 任意 |
| ハスキーレンズ 2 | 1 | 必須 |
